從待測模組與異常現象開始
同樣是車用電子，座艙介面、車身通訊、感測器與動力控制的量測需求並不相同。我們會先確認模組功能、訊號與供電條件，再安排測試。
匯流排：把通訊異常對回波形
原廠介紹 CAN／CAN FD、LIN、FlexRay 與 SPI／I²C 等觸發和解碼方向。實務上先區分訊息內容問題與電氣訊號問題，再確認對應機型的協定選項。
供電與高速介面分開核對
示波器可依配置觀察供電漣波、壓降及切換雜訊；USB、LVDS、MIPI 與車用乙太網路則有各自的訊號條件。量測點、探棒與選項都應隨測試目的確認。
EMI 與射頻：先定位，再改善
原廠方案以頻譜分析儀搭配近場探棒、濾波與分析工具協助定位干擾源，也以頻譜／網路分析儀評估 RF 元件。預先檢查用來改善設計，正式符合性仍需依完整測試程序確認。
我們如何協助確認配置？
提供待測物、訊號／供電範圍、通道數、想觀察的現象與報告需求，我們協助核對儀器、探棒、治具、軟體及配件。
車用乙太網路實作：100BASE-T1／1000BASE-T1
2026 年 8 月原廠文件將測試對象定在車用乙太網路發送端實體層，涵蓋 IEEE 802.3、OPEN Alliance TC8／TC9 對應項目。它與 CAN／CAN-FD 解碼的目的不同，接線也不能沿用一般 RJ45 乙太網路。

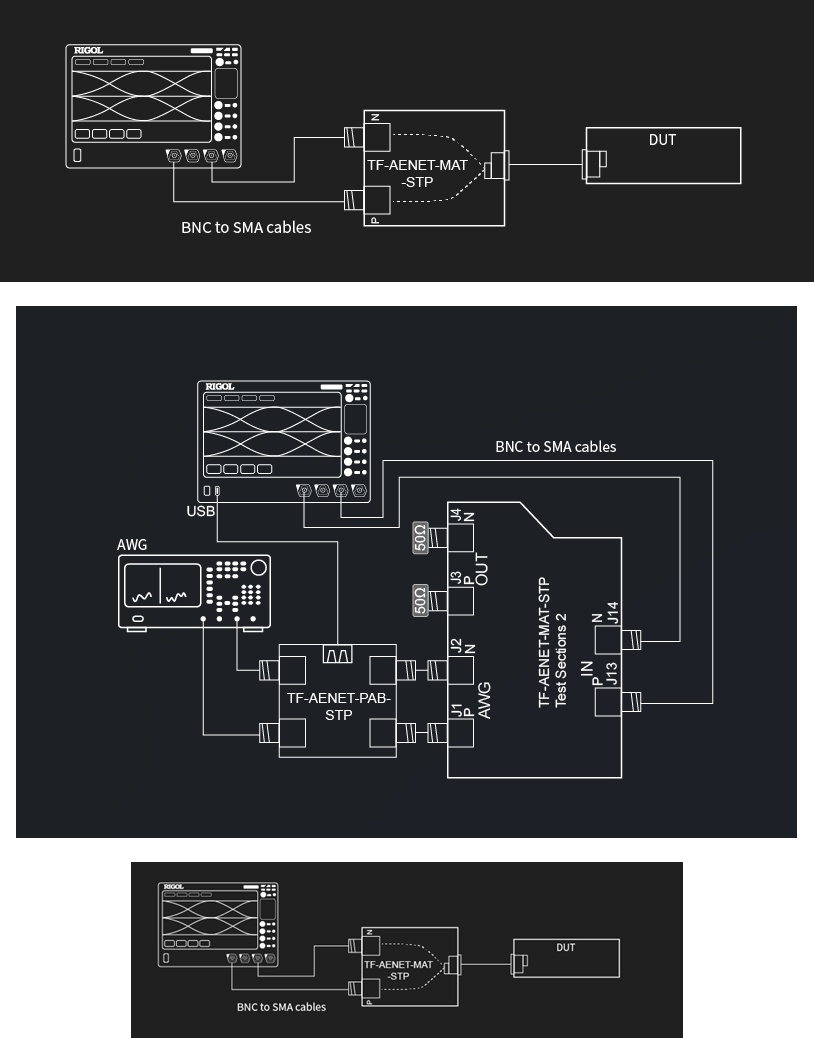

- 先確認 100BASE-T1 或 1000BASE-T1、測試規範與 DUT 測試模式，再核對 MDI 接頭。文件列有 MATEnet、H-MTD 與焊接轉接板，必須按實際介面選配。
- 在 Test Setup 填入儀器連線位址、D+／D− 通道與 DUT 條件，再選 Test Items。發送時脈、抖動、失真、PSD、峰值／droop、回波損耗等項目，應依所選規範逐項對照。
- 若做外加干擾的失真測試，流程包括干擾源校正、治具校正與正式量測；文件特別註明治具校正的相應階段須關閉 AWG 輸出。不能把干擾源直接接上後就當成已完成校正。

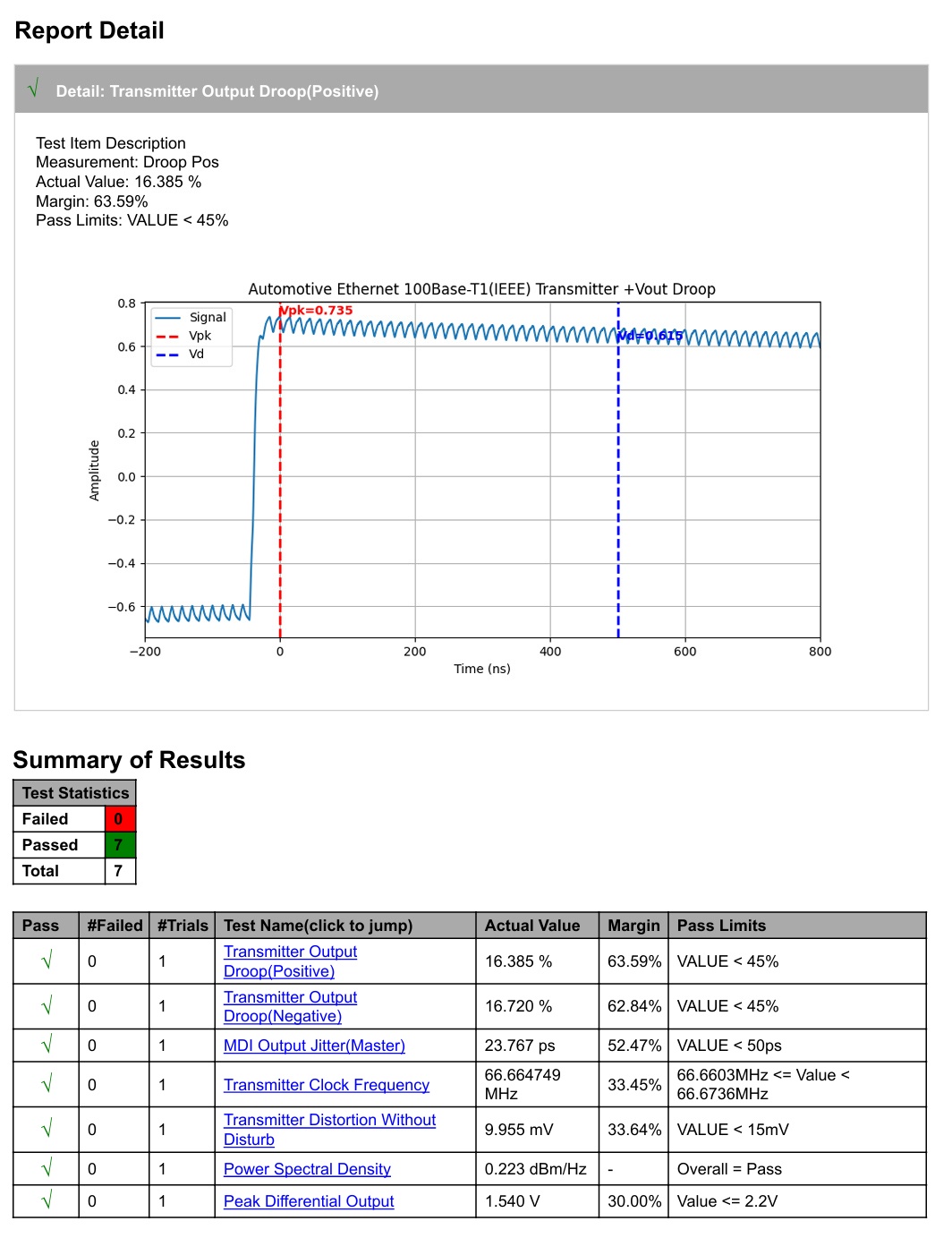

- 核對軟體提供的接線圖及參考波形，確認後執行 Start Test。完成後在 Test Results 查閱逐項結果，再用 Save Report 保存測項、配置、數值與波形。
我們會依測項核對示波器、AWG、VNA、治具及校正配件；某些項目需要額外儀器，不能只看示波器頻寬或軟體名稱就判定整套配置足夠。
CAN-FD 實作：速率、門檻與取樣位置要一起核對

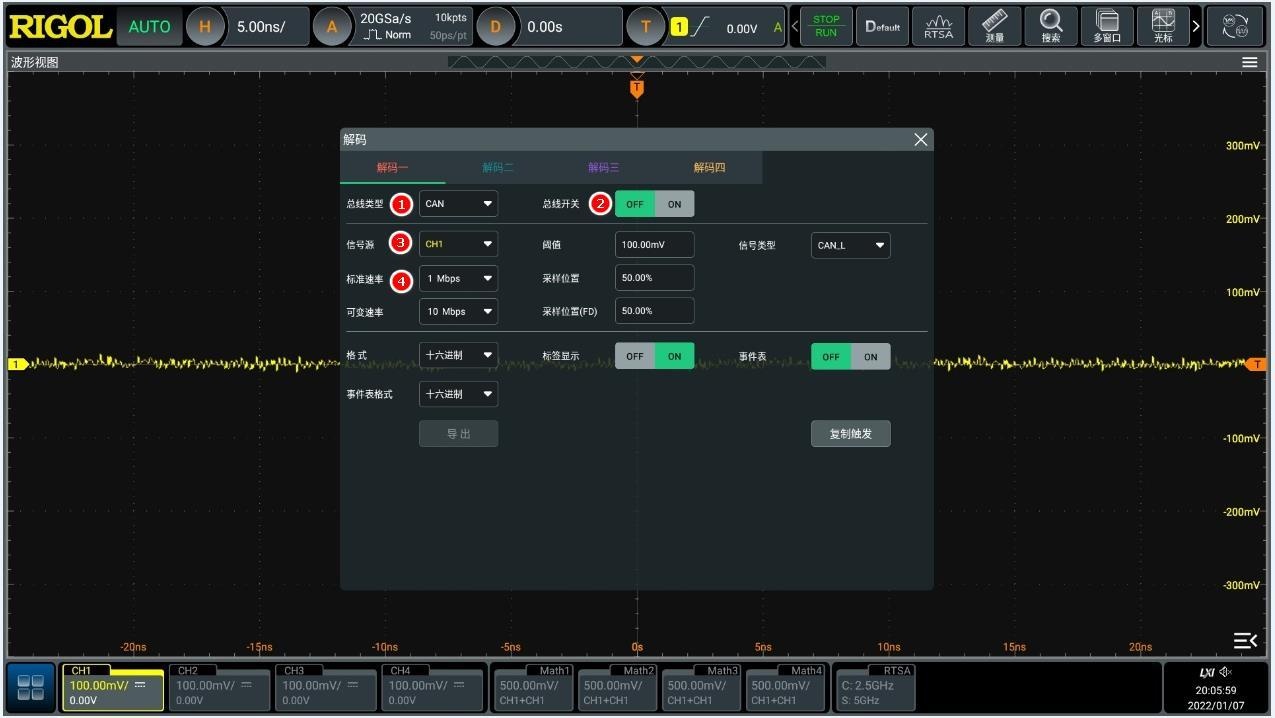

原廠以 DS70000 展示 CAN-FD 解碼設定。我們先選 CAN-FD 協定及訊號來源，設定門檻、CAN 仲裁段與 CAN-FD 資料段速率，再對照取樣位置。完成解碼後，將識別碼、資料與封包時間對回原始波形，追查通訊錯誤與雜訊發生時機；不能把成功解碼視為全部電氣特性都合格。
FM 立體聲接收機：建立可重複的廣播測試訊號

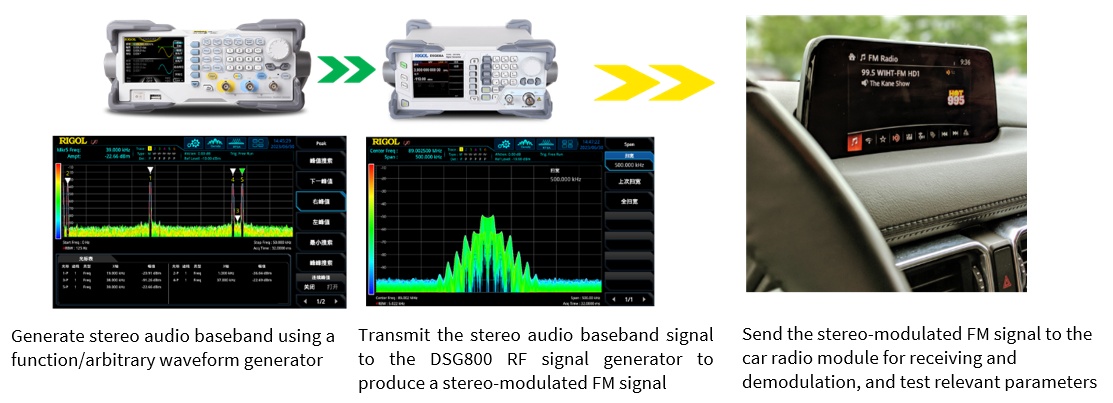

一般單音 FM 訊號無法完整代替立體聲複合訊號。原廠研發方案先由任意波形產生器建立立體聲基頻，再送 RF 訊號源進行 FM 調變，輸入車載接收機後檢查左右聲道分離度、音訊幅度、失真與訊噪表現。量產方案另介紹 DSG800Z 的預設立體聲波形；實際機型、選件及可用功能需個別確認。
屏蔽材料測試：先量基準，再比較加入材料後的衰減

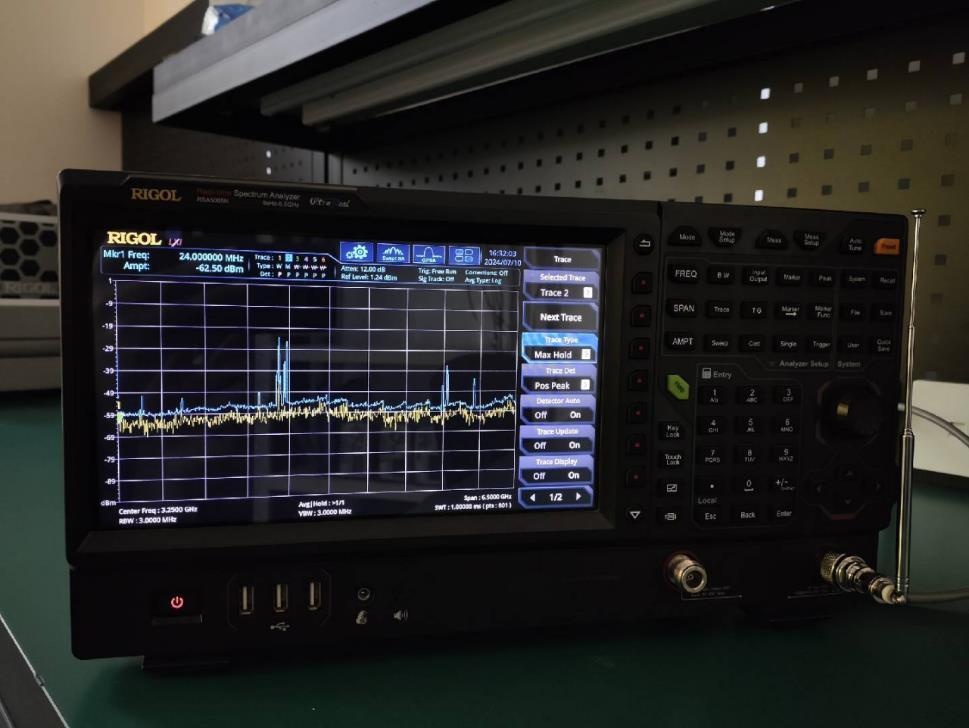

原廠 RSA5065N 應用先在固定環境、天線位置與訊號條件下建立未放材料的基準，再加入待測材料，比較各頻率點的接收差異。材料位置、覆蓋範圍與重複測試條件需一致，並留意量測底噪與外部干擾。這是材料比較的應用方向，不能只憑此配置宣稱已取得整機 EMC 認證。
OBC 原廠案例：依測項分配儀器，而非整套直接套用
原廠車載充電器案例將測試分成輸出漣波與時序、低壓上電、訊號／喚醒，以及高功率 DC-DC 上電等需求。DHO4000 用於波形觀察，DP2000 處理低壓輔助供電，DG2000 與 DM3068 分別提供訊號與數據量測。每一項仍須核對測試點、供電需求、負載與安全配置。
文件的測試需求與所列產品額定並非全部相符，例如低壓電源需求提及 30 V／5 A，但其 DP2000 規格表的主要通道列為 32 V／3 A。我們不把它改寫成「DP2000 每通道可供 30 V／5 A」，也不把文件引用的中國測試規範當成台灣法規要求。
本次採用的原廠 PDF
圖文依原廠文件重點整理；畫面與示例為原廠測試情境，並非旭聯客戶實績。功能、軟體版本與配件須依實際型號確認。
