RIGOL 高速介面測試｜USB、PCIe、MIPI 與乙太網路訊號驗證

RIGOL 原廠應用文件中文整理｜旭聯創新科技｜整理日期：2026/10/23

我們將高速介面測試分成協定版本、實體層量測與訊號完整性分析，協助核對示波器、探棒、治具及軟體選項。

先確認：要看資料內容，還是確認電氣特性？

協定解碼協助理解傳了什麼；一致性測試則依介面規範檢查電氣訊號。兩者目的不同。我們會先確認介面版本、傳輸速率、發送端／接收端與測試項目，再核對平台。

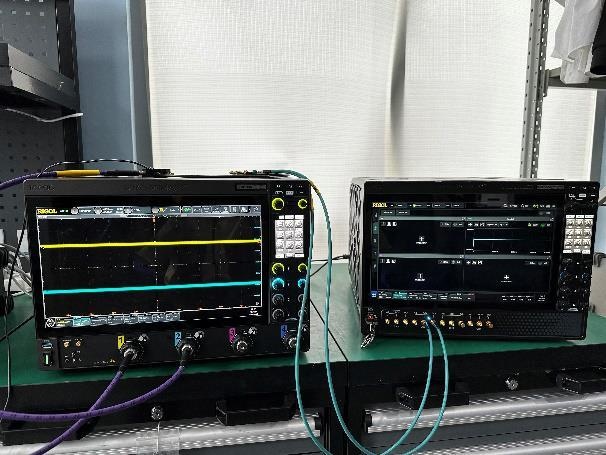

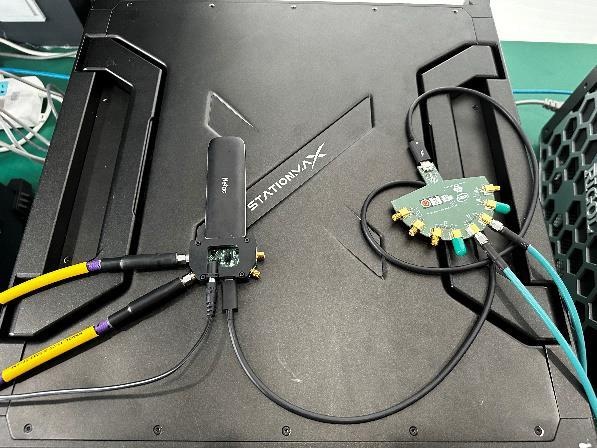

原廠列出 USB 2.0／USB 3.x、MIPI D-PHY、PCIe 1.0／2.0／3.0，以及一般、車用與多 Gigabit 乙太網路。不同介面使用不同的測試包與治具，不能把它們當成同一套通用功能。

先建立待測裝置可重複的測試狀態，核對量測點、端接與差動探棒，再設定訊號擷取及分析項目。報告應一起保存介面版本、配置與測試條件，方便回查。

原廠另提供眼圖、抖動、時鐘恢復及訊號完整性分析方向。我們會依問題評估是否需要通道損耗補償或其他分析工具，而不是只根據單張波形判斷。

提供待測物、訊號／供電範圍、通道數、想觀察的現象與報告需求，我們協助核對儀器、探棒、治具、軟體及配件。

依 2026 年 6 月原廠文件，我們先分清 Device、Host、Hub 與 HS／FS／LS，因為治具、軟體控制方式及量測通道會跟著改變。以下以 HS Device 為例。

核對 USBSQA 選件、示波器、主動差動探棒或 SMA 線組，以及 HS Device 專用治具。這個 HS 接法使用專用治具，不能直接套用 FS／LS 的 SQiDD 板接法。

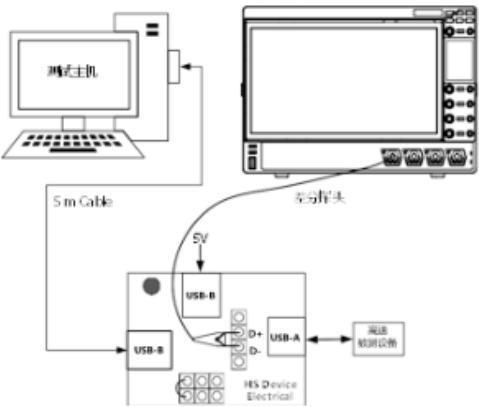

將治具 TEST PORT 接待測裝置、INIT PORT 接測試電腦；差動探棒接 D+／D− 並確認極性。用 XHCIHSETT 指定正確裝置、執行 TEST_PACKET，再依該治具流程切換 Test 開關。
在 Test Setup 選擇 DUT 類型、量測位置與 SMA／差動接法；若選 USBET 分析方法，須設定 USBET.exe 路徑。量測位置、治具和眼圖遮罩要彼此對應。
先用波形預覽確認測試封包，再執行速率、遮罩、上升／下降時間與邊緣單調性等對應測項。保存各項數值、判定及配置，不能只留下「通過」截圖。

原廠文件列有 DS9000、DS70000、DS80000 與 DHO50000 等平台，但軟體安裝位置與配件需求不同。我們會按測試項目核對完整配置；預先符合性測試結果也不等同取得 USB 標章認證。

此份文件範圍為 D-PHY v1.0／v1.1／v1.2，測試模式包含 LP／HS 交替的 Normal、LP 為主的 Escape，以及 HS 連續資料。先依待測裝置實際行為設定，不能只用預設值。

確認 HS 資料率、Continuous／Non-Continuous Clock，以及資料與時鐘的單端／差動量測方式。原文件中 DS9000／DS70000 的應用上限以 ≤1 Gb/s 為原則；軟體能選更高速率，不代表儀器性能符合該測試。

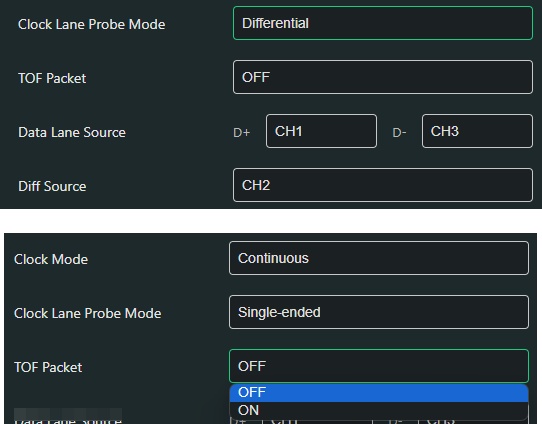

依接法配置通道：文件的單端 Clock Lane 接法使用四通道，Data Lane 配對為 CH1＋CH3 或 CH2＋CH4；差動 Clock Lane 接法使用三通道。實際接線以該版本畫面與治具為準。
完成探棒與通道時延校正，再預覽波形、選擇測項及執行。文件提醒 Auto Reset 可能清除既有 deskew，量測前應確認是否保留校正；也不應任意修改判定門檻來讓報告通過。

100M／1000M 文件以 ENETC 選件搭配示波器、波形產生器、向量網路分析儀（VNA）及指定治具完成不同測項。我們會先核對是發送端波形、干擾條件下失真，還是介面回波損耗，再決定儀器與校正配置；並非所有測項只接示波器就能完成。

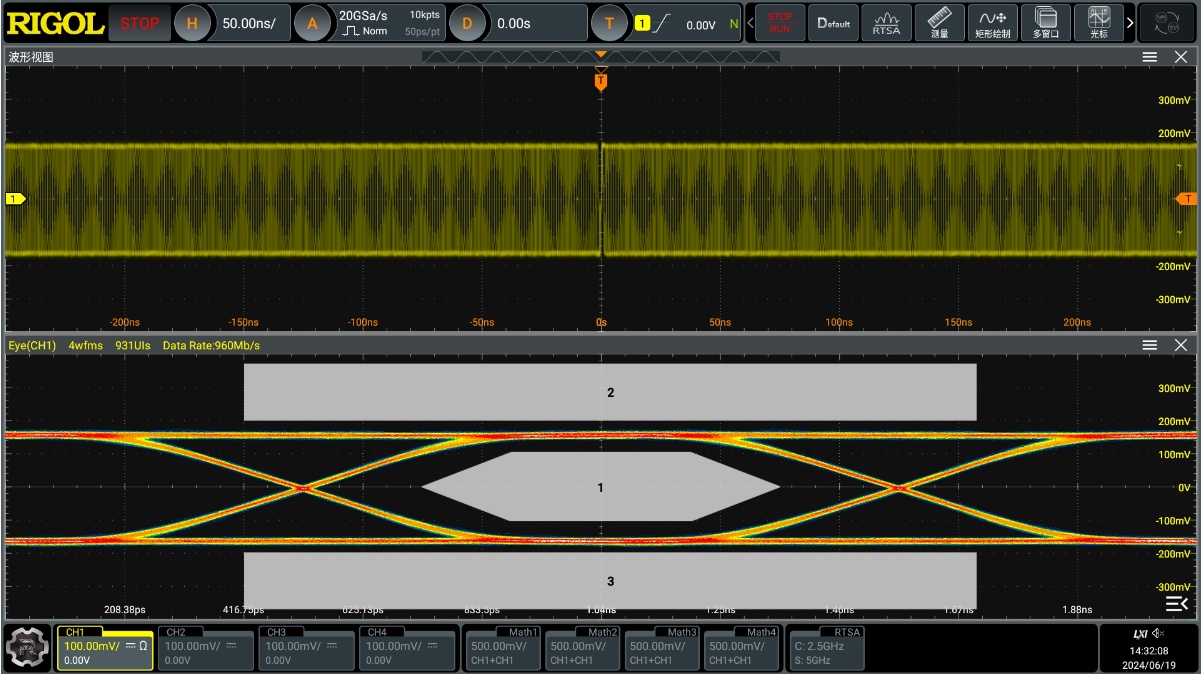

眼圖與 TIE 抖動的結果會受到參考時鐘、擷取長度、頻寬與門檻影響。依原廠指南，我們會把以下條件連同報告一起保存：

確認訊號為 Clock、NRZ 或 PAM4，再選 Constant Frequency、PLL 或外部時鐘等 CDR 方法。使用 Explicit Clock 時，資料與時鐘各自接指定通道，門檻、倍率及對齊方式也要設定。
原廠 50 Mb/s PRBS7 眼圖示例採 NRZ、First Order PLL，並設定資料率、擷取長度與門檻。這些數值屬文件示例，不是 USB、PCIe 或任何待測物的通用設定。

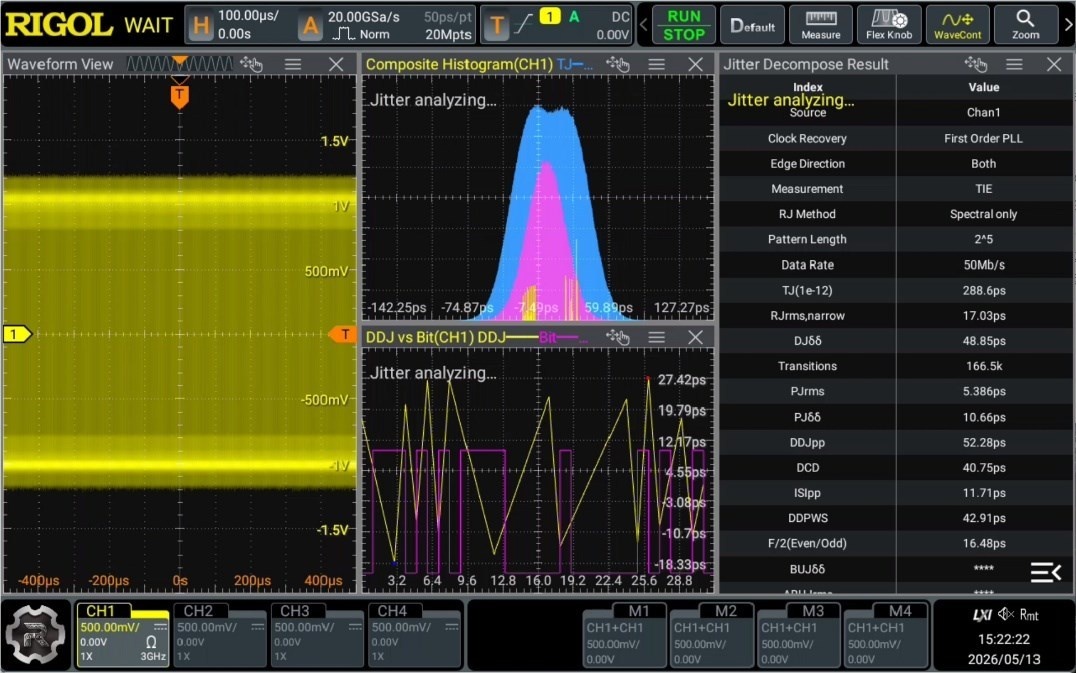

基礎抖動可從趨勢、頻譜與直方圖找線索；需要再區分隨機、週期性及資料相依成分時，再使用抖動分解功能。不同 CDR、模式及目標 BER 的結果不能直接混比。
