B&K 太陽能陣列模擬實際應用|從 I–V 曲線到晴天與遮蔭 MPPT 測試

原廠應用文件中文整理|旭聯創新科技|整理日期:2026/10/23

我們依 B&K《Solar Array Simulation Software》應用指南,整理如何在實驗室重現太陽能板輸出,測試逆變器的最大功率點追蹤(MPPT)。本文以原廠的 PVS/SAS 範例說明,軟體版本、授權與相容設備須另行核對。

第一步:定義模擬太陽能板的特性

先核對開路電壓 Voc、短路電流 Isc、最大功率點電壓 Vmp、電流 Imp 與功率 Pmp,以及溫度係數。Vmp 是「最大功率點對應的電壓」,不等同開路時的最高電壓。曲線與串並聯陣列的電壓、電流、功率,必須同時落在模擬電源和待測逆變器可接受的範圍內。

案例一:套用 Sunny Day,觀察一天中的變化

原廠示範先選擇 I–V 曲線,再套用 Sunny Day 日照時序。執行後觀察電壓、電流、功率及 MPP/MPPT 的變化,並以記錄功能輸出 CSV。這樣可在相同日照與溫度設定下重複比較,不必等待戶外出現一樣的天候。

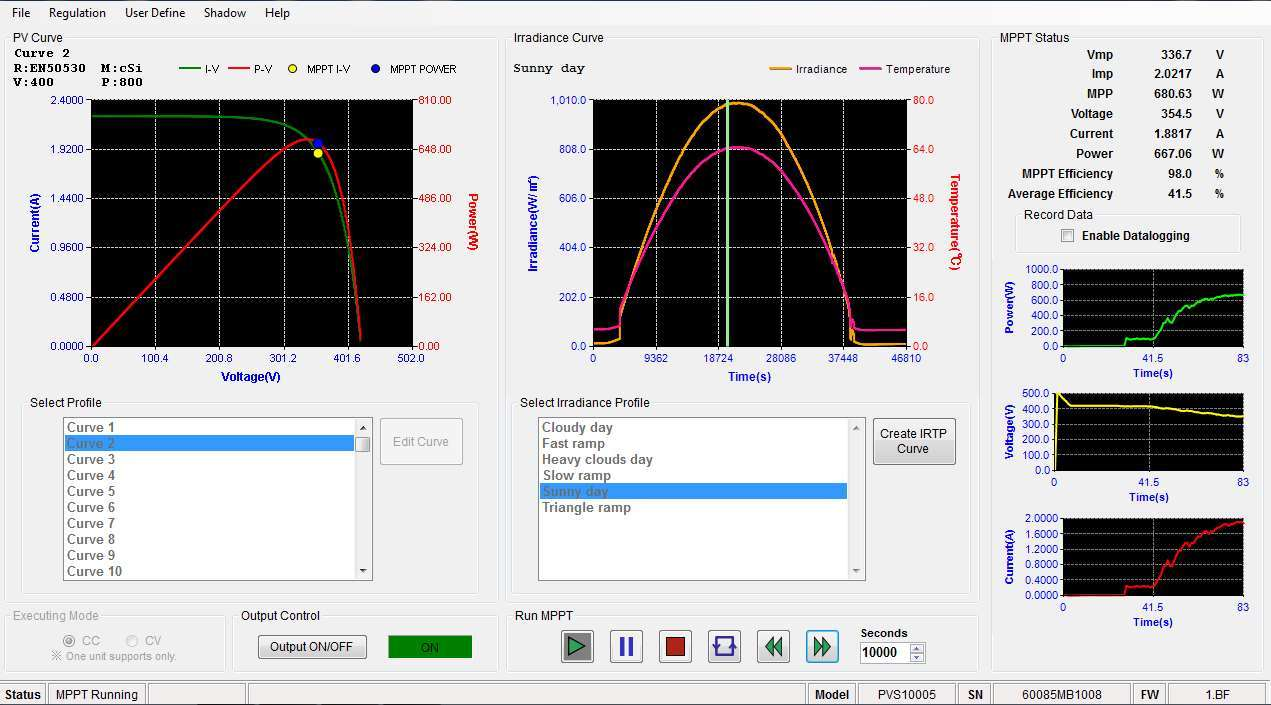

原廠圖3:SAS曲線、日照/溫度與MPPT紀錄介面
原廠圖3:SAS曲線、日照/溫度與MPPT紀錄介面。出處:B&K Precision 原廠文件,第 5 頁。原廠圖文,未生成式重繪。

案例二:匯入自訂曲線,先檢查逆變器工作範圍

原指南的 User Define 模式以 CSV 載入電壓/電流資料。文件版本要求兩欄、128–4096 個曲線點。其範例中,曲線最大功率點約在 300 V,但逆變器工作範圍為 350–600 V,因此可追蹤的最高功率點受到逆變器可工作的區間限制。這說明曲線設定合理,仍不代表待測設備能使用所有工作點。

案例三:以陰影移動觀察追蹤反應

  1. 選擇或建立太陽能模組,確認 Voc、Isc、Vmp、Imp 與溫度係數。
  2. 設定串聯及並聯數量,更新陣列曲線並檢查各點是否超出設備範圍。
  3. 設定日照、溫度、初始化時間、模擬時間與陰影移動方向。
  4. 在陣列上畫出陰影,以 Initial 更新初始曲線,再開始 Run。
  5. 比較陰影移動前後的 I–V/P–V 曲線與 MPPT 工作點,保存測試條件與資料。

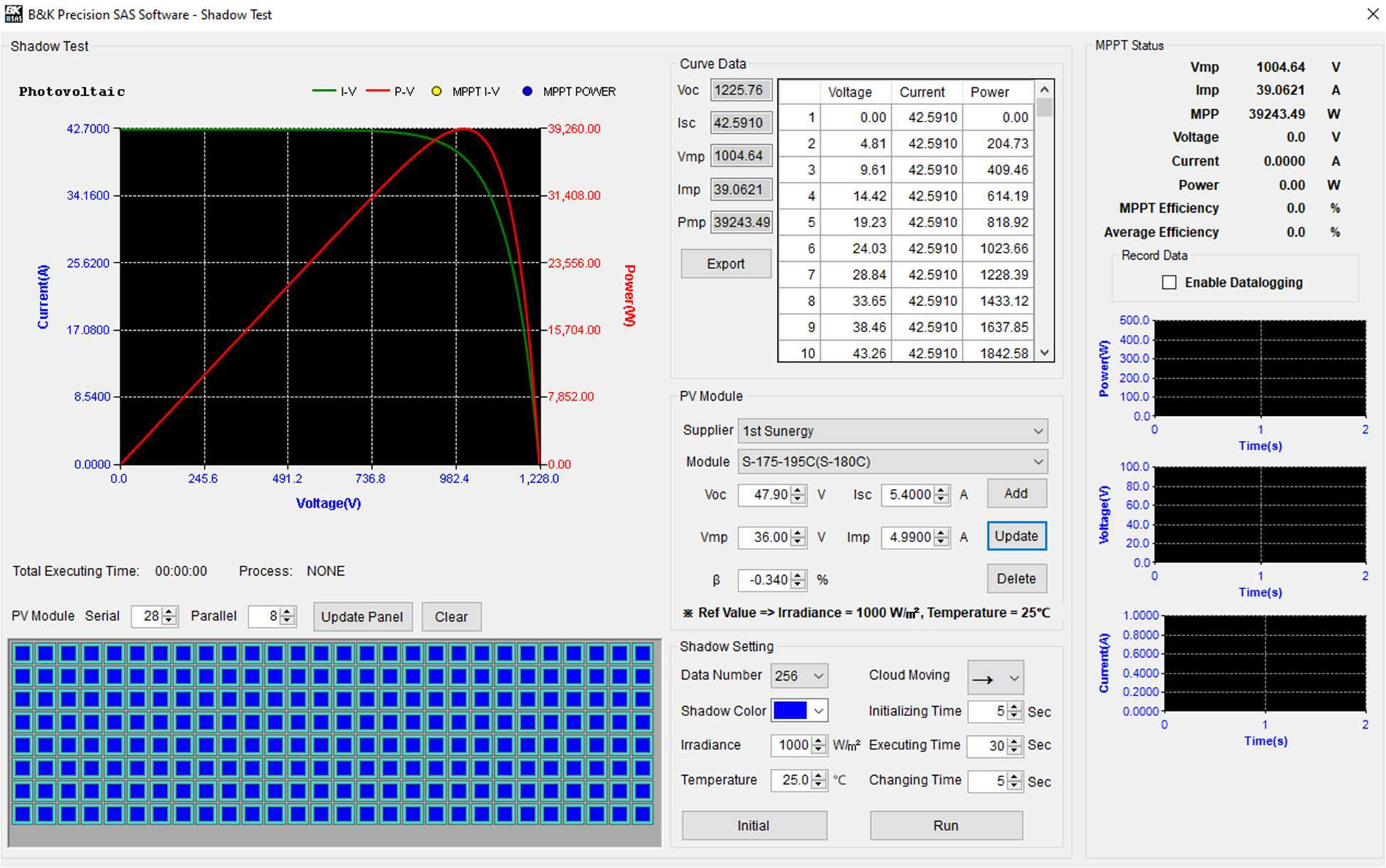

原廠圖21:陰影模擬設定介面
原廠圖21:陰影模擬設定介面。出處:B&K Precision 原廠文件,第 20 頁。原廠圖文,未生成式重繪。

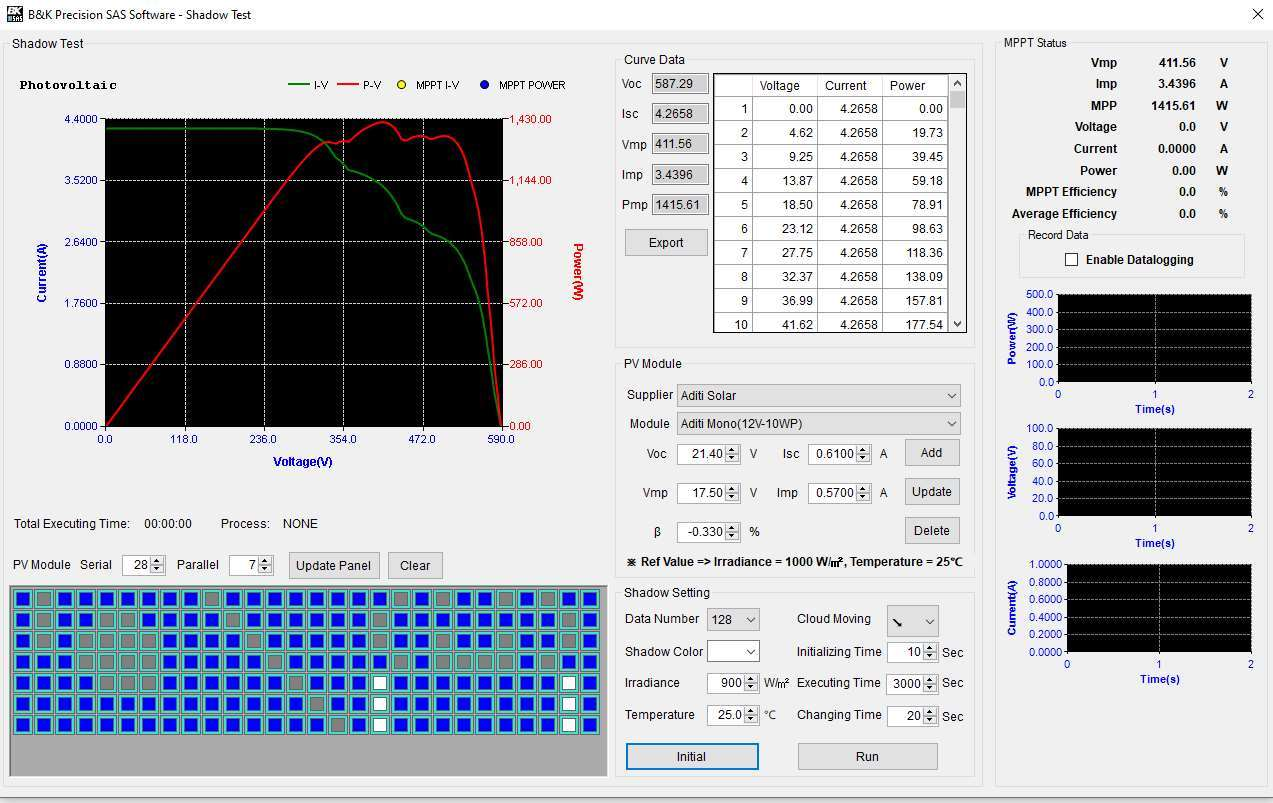

原廠圖31:陰影設定後的曲線
原廠圖31:陰影設定後的曲線。出處:B&K Precision 原廠文件,第 24 頁。原廠圖文,未生成式重繪。

依原廠文件,Update Panel 會重設已畫出的陰影,設定流程中要留意操作順序。串聯主要使電壓相加,並聯主要使電流相加;完整陣列仍需檢查最大電壓、電流及功率。

延伸:靜態、動態與測試報告

文件另介紹 EN50530、SANDIA、NB/T32004 的靜態與動態測試設定,以及測試後的報告整理。我們會先核對所需標準版本、曲線、電壓範圍、功率比例與變化時序,再確認設備和軟體能否涵蓋,不能只因畫面上有標準名稱就宣稱完成認證。

原廠舊版文件提到試用與硬體授權方式,不代表目前永久免費。SAS 與免費 Battery Test Software 是不同軟體;實際版本、授權及相容型號須依現行原廠資料確認。
