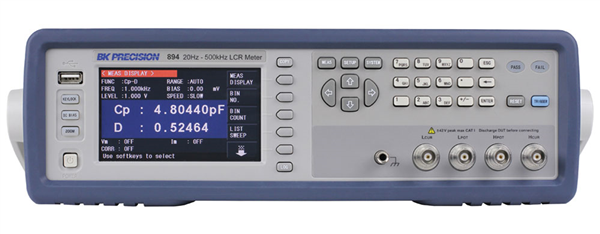

B&K LCR 實際應用|RC 濾波器選料與三相馬達繞組比較

原廠應用文件中文整理|旭聯創新科技|整理日期:2026/10/23

我們從 B&K《LCR Meter Guide》的實際應用出發,說明如何以量測值挑選濾波元件,以及建立馬達維護基準。LCR 電錶量測的是特定交流條件下的阻抗,頻率、訊號大小、接法與等效模型都必須一起記錄。

應用一:依實測值挑選 RC 濾波器元件

RC 電路的時間常數 τ=R×C。原廠情境是:設計需要特定時間常數,但手上沒有理想的標稱電容值。此時先用 LCR 電錶量到現有電容,再以 R=τ/C 回推所需電阻,接著實測電阻或串聯組合,挑出更接近需求的配置。

  1. 先確認目標時間常數與容許誤差。
  2. 設定元件適用的頻率、訊號位準及串/並聯模型。
  3. 量測現有電容,記錄實際值,不只依外殼標示選料。
  4. 計算搭配電阻並實測組合,最後回到電路確認整體響應。

應用二:替三相感應馬達建立健康基準

原廠以新裝設的三相感應馬達說明:先記錄各繞組電感,之後以相同條件定期比較,協助找出繞組不平衡或變化。若發生短路匝,等效電感可能降低,但差異仍須配合接線型態、轉子位置及其他檢查判斷。

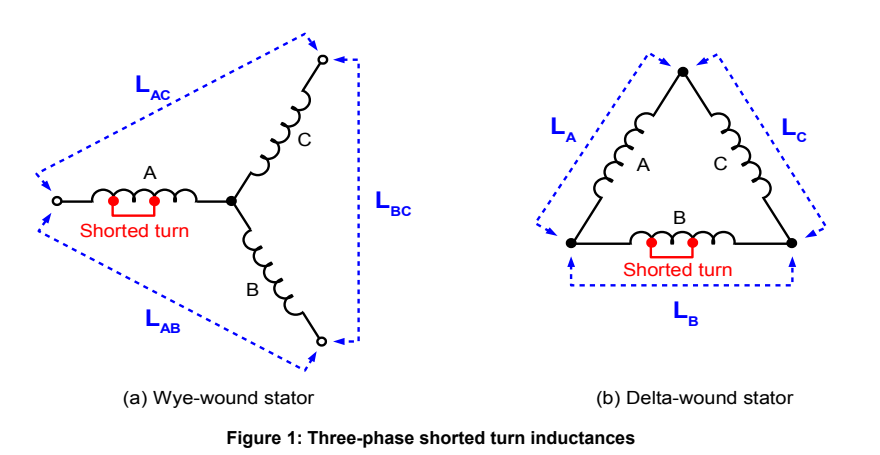

原廠圖1:三相馬達繞組與短路匝的電感比較示意
原廠圖1:三相馬達繞組與短路匝的電感比較示意。出處:B&K Precision 原廠文件,第 6 頁。原廠圖文,未生成式重繪。

為什麼轉子位置也要記錄?

轉子角度可能影響量到的電感。原文進一步討論把各相電感對轉子角度作圖的方式。現場比較若沒有固定位置,可能把位置差異誤當成設備劣化。因此我們會把頻率、接法、位置與當次讀值一起保存。

降低治具誤差,再談讀值差異

測試導線與接點也有阻抗。依原廠指南,開路/短路補償應以實際治具及量測配置進行;需要量低阻值或精密元件時,需評估四端子接法、接觸品質與儀器量測範圍。

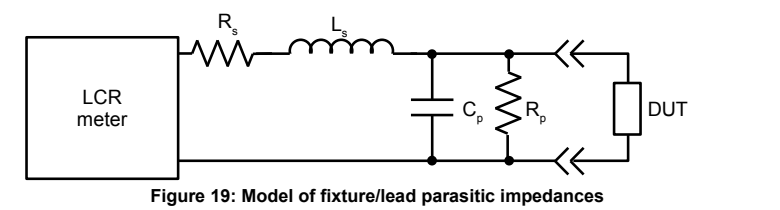

原廠指南:開路/短路補償與治具量測條件
原廠指南:開路/短路補償與治具量測條件。出處:B&K Precision 原廠文件,第 32 頁。原廠圖文,未生成式重繪。

馬達應斷電、隔離並依維護程序確認後量測。永久磁鐵馬達轉動時可能產生電壓,不能把 LCR 電錶直接當成可承受帶電輸入的量測工具。單次電感比較也不是完整故障診斷。
