B&K 電池充放電與容量測試｜免費軟體、序列測試與結果判讀

原廠應用文件中文整理｜旭聯創新科技｜整理日期：2026/10/23

我們依 B&K 600B／601B 原廠應用文件，整理快速容量分析的判讀方法。重點不是只看電壓或容量百分比，而是把讀值放回電池的充電、放電與維護情境。

免費軟體：把充電、放電與紀錄串成序列

B&K Battery Test Software 可建立充放電步驟、設定停止條件與保護參數，記錄測試資料，並計算 Ah／Wh、儲存與叫回測試檔。充電由相容直流電源供應能量，放電由相容電子負載吸收能量。

原廠目前列出的電源系列為 9115、9200B、MR、9140、9240；負載為 8500B、8600／B、8550、HVL。此清單不代表同名新版或所有衍生型號都已相容，搭配前由我們核對型號與介面。

官網列出 USB／RS-232、Windows 7／8／8.1／10，以及 NI-VISA Run-Time Engine 4.5 以上，並提供含／不含 NI-VISA 的下載選項。Windows 11 的相容性需另行確認；免費的是軟體，設備需另行配置。

8500B：確認實際可放出的容量

原廠影片示範使用 8500B 系列內建電池測試功能量測 Ah 容量。電池電壓相同，不代表可用電量相同；我們會一起確認放電條件、截止條件與紀錄需求，再評估負載範圍。

應用背景：同樣低容量，可能有不同原因

原廠以常見 12 V 密閉式鉛酸電池（SLA）為例，說明容量分析儀能快速取得當下狀態，但一次低讀值可能來自尚未充飽、剛完成放電、充電系統異常或電池劣化。這與電子負載進行完整放電、累計實際 Ah 的測試，是不同的資訊。

先看懂放電曲線

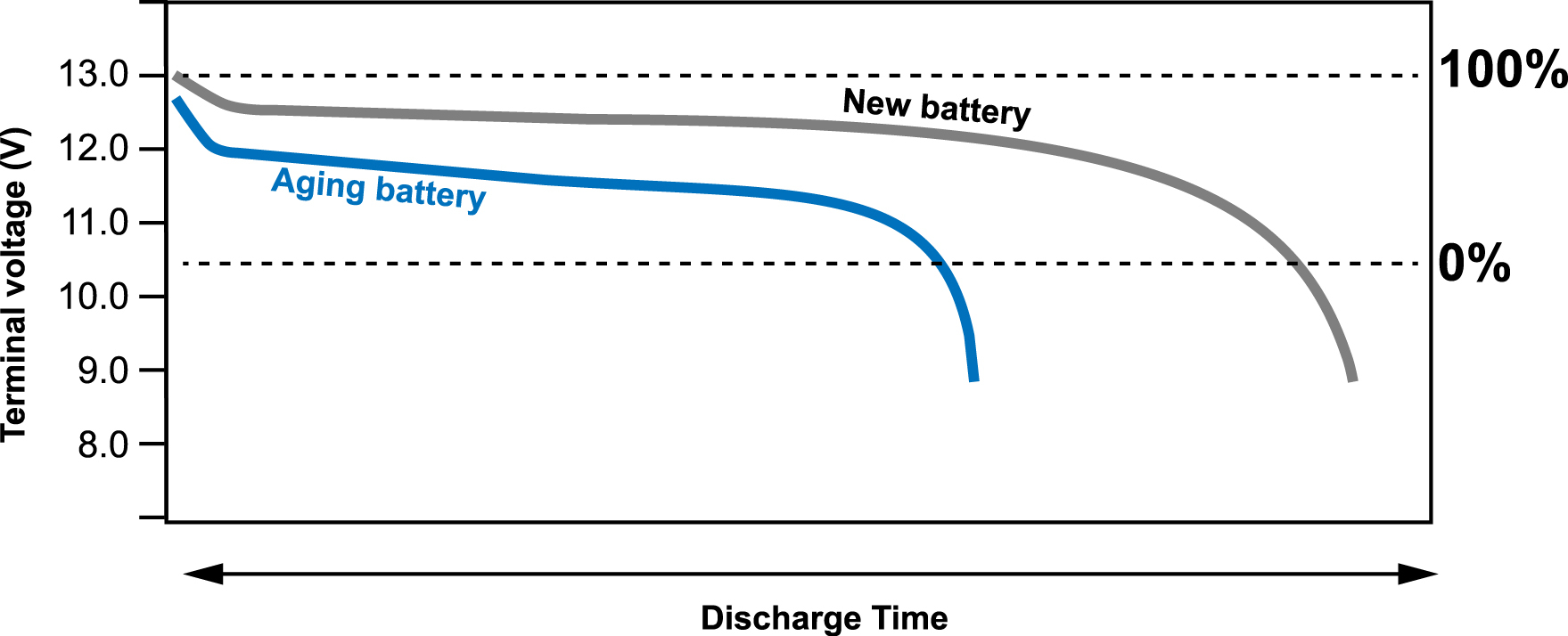

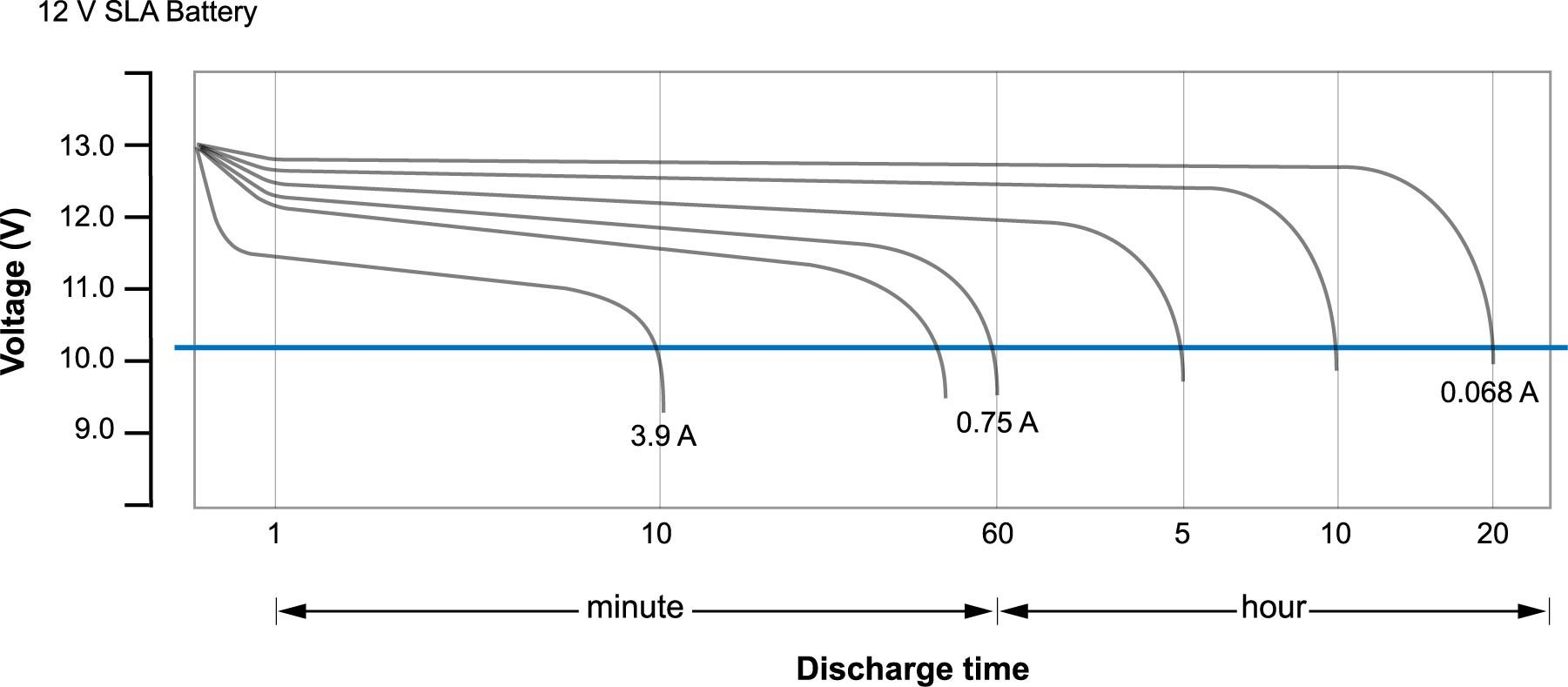

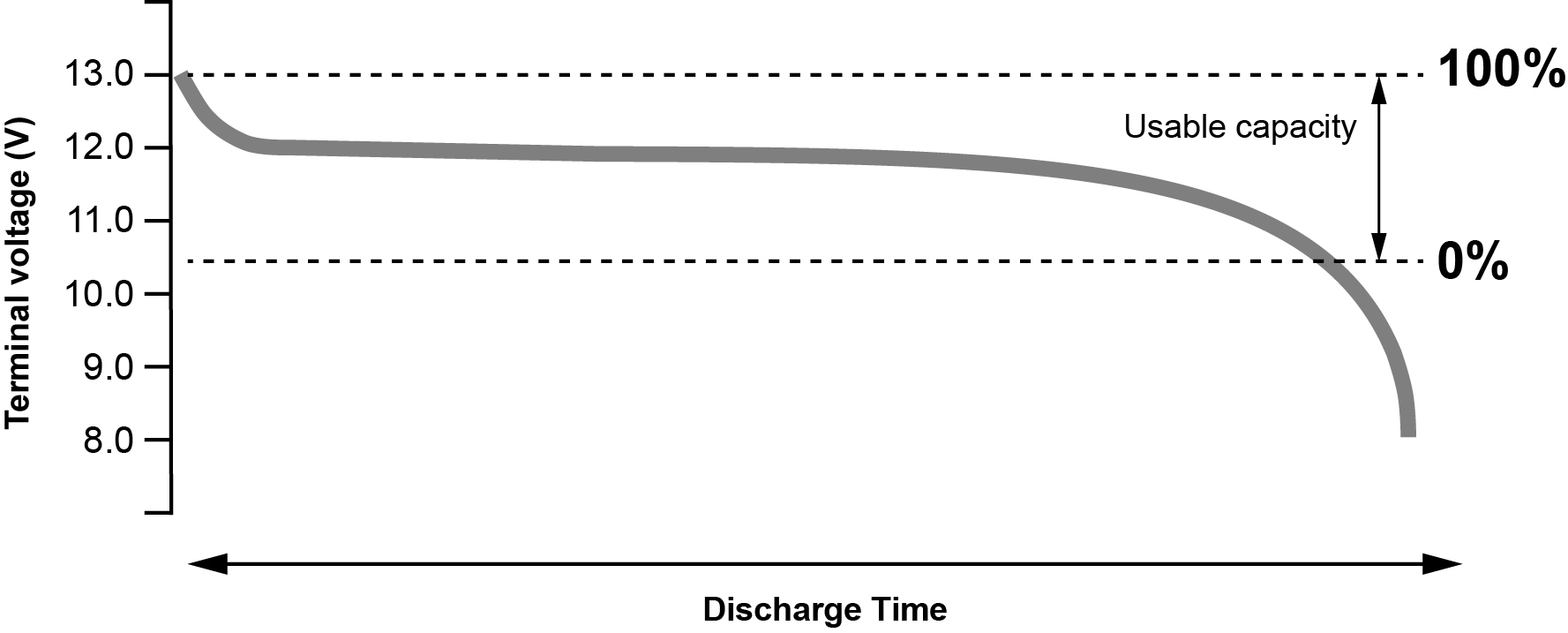

剛充飽的電池，端電壓起初下降較快，中間有較長的平緩區，接近放電末期又會快速下降。放電電流提高，可使用時間也會改變；電池老化後，曲線與可維持時間可能和新電池不同。因此不能把某一個電壓直接當成固定的剩餘容量。

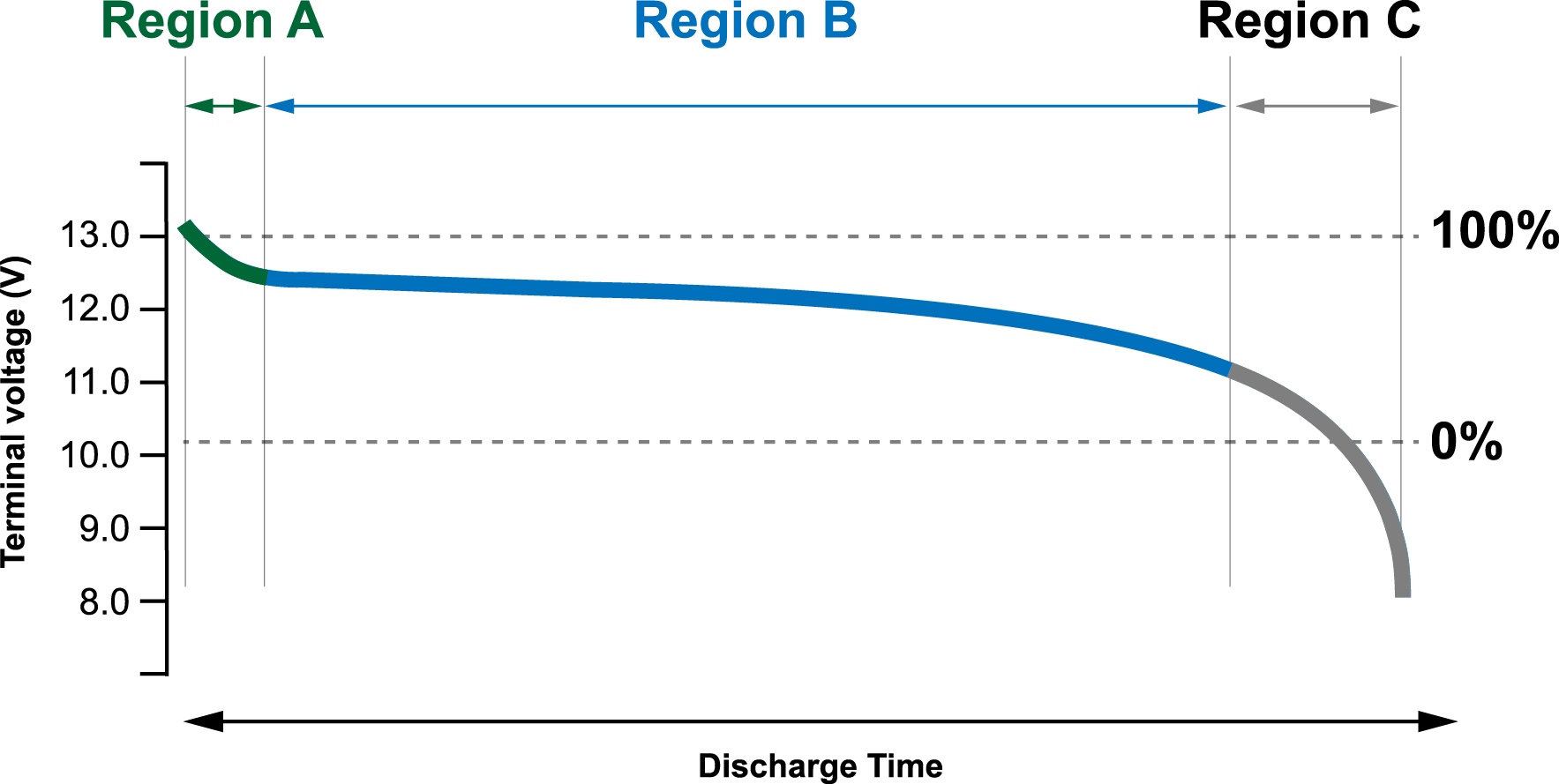

把曲線分成 A、B、C 三個區域

• A 區：接近剛完成正常充電的狀態。若新電池的讀值不如預期，要先核對充電器與充電條件。
• B 區：電池已使用部分電量。要知道它是正常消耗，還是維護或電池異常，需要配合用途與歷程。
• C 區：接近放電末段。若剛完成放電，低讀值可能符合預期；若依規範充電後仍偏低，才需要進一步查明。

原廠情境：備援電池與一般用電裝置，判斷不同

原文假設電池讀到約 12.5 V、58%。若是應維持充電的備援系統，應檢查電池與維護充電是否正常；若是已使用一段時間的非關鍵用電裝置，則可能先依規範充電，再評估能否恢復使用。相同讀值，不能忽略應用背景就直接判定更換。

我們建議的判讀順序

1. 確認電池種類、額定容量、年限及是否適用所選分析儀。
2. 詢問最近一次充電、放電與維護充電狀況。
3. 依電池原廠規範量測與充電，保存讀值及條件。
4. 必要時充電後複測；若需要知道實際可供應多久，再規劃受控放電容量測試。

文件中的 12 V／7 Ah 與各電壓數值，都是鉛酸電池範例，不是鋰電池或其他化學體系的統一門檻。容量百分比也不應直接當成完整放電實測的 Ah。

相關商品｜依測試需求確認配置

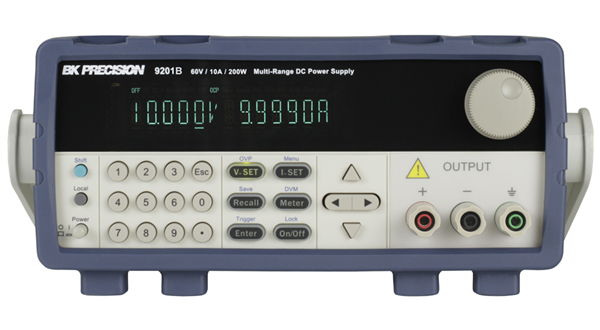

B&K 9200B 系列寬範圍可程式直流電源

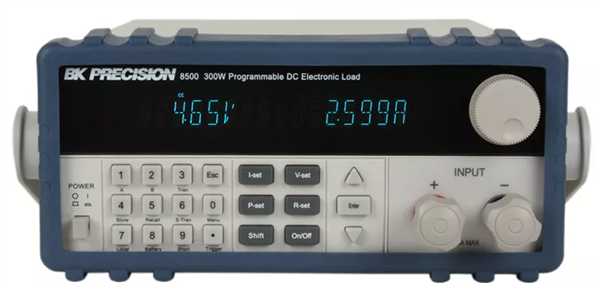

查看商品介紹與規格 →B&K 8500B 系列可程式直流電子負載

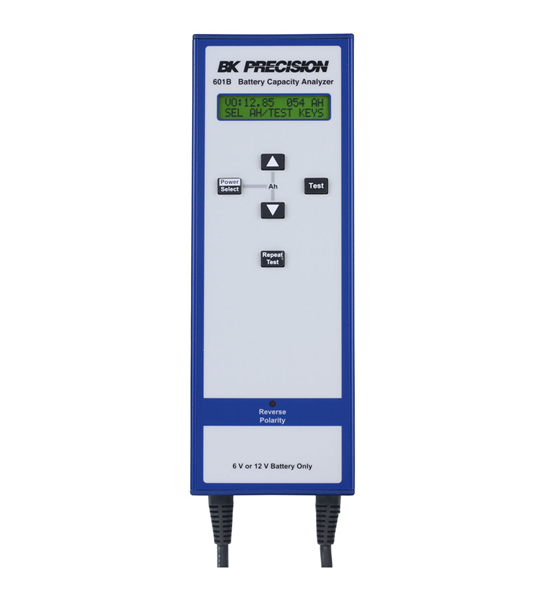

查看商品介紹與規格 →B&K Precision 601B 6 V／12 V 鉛酸電池容量分析儀
查看商品介紹與規格 →

原廠文件與測試配置

閱讀完整原廠 PDF →　洽詢應用配置 →　產品選型 →

本篇為原廠方法與案例的中文重點整理，並非旭聯自行執行的測試結果。型號、選配、軟體及實際工作範圍依完整配置確認。
