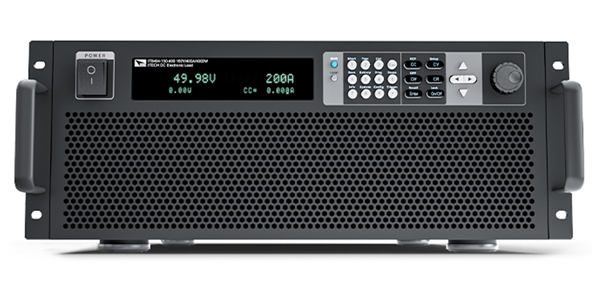

IT8400系列高性能直流電子負載

IT8400 系列高性能直流電子負載,具有600V、1200V兩種電壓範圍,支持主從併機,功率從6 kW 到600 kW,具有短時雙倍過功率拉載能力。三檔電流回讀量程,分辨率高達40  μ A。IT8400 具有更快的環路響應和電流上升、下降速度,多達8種工作模式,另有動態模式、List、OCP、OPP測試、自動測試及電池測試功能。內置CAN、LAN、GPIB、USB、RS232和模擬量接口,支持SCPI語言,標配LabVIEW驅動,適合遠程控制及系統搭建,全面的自動保護功能,適用於燃料電池、動力電池的放電、直流充電樁、車載充電機(obc)、功率電子、光伏太陽能、汽車高壓配件、DC-DC、電機及其他電力電子產品的測試使用。

關鍵字:直流電子負載,放電測試,電池放電,IT8400

與我們聯絡

  • 產品說明

產品特色

  • 電壓高達1200 V
  • 電流範圍:1.5 A~15,000 A
  • 模塊化主從併機,功率高達600 kW
  • 高精度三段電流量測範圍
  • 短時間雙倍功率加載能力(< 3s)
  • 提供多種工作模式:CC、CV、CR、CP、CC+CV、CV+CR、CR+CC、CP+CC
  • 以1 ms 採樣率連續記錄數據
  • 放電功能用於測試電池、超級電容等儲能設備
  • 標配LAN, USB, RS232, GPIB, CAN 通信接口,模擬控制IO口
  • Labview 驅動程序和SCPI 協議
  • CV 環路速度可調,匹配不同電源
  • 25 kHz高速動態模式,可調電流上升和下降沿
  • 500 kHz高速電壓、電流採樣率
  • 時間量測、電池放電測試功能
  • 短路模擬,自動測試功能
  • 時序控制list編程
  • I-monitor監控功能
  • OCP/OPP測試功能
  • 軟開機、軟關機,防止on/off時的電壓波動
  • 保護功能:過電壓、過電流、過功率、過熱、電流振盪保護、限電流、限功率、反向告警等
  • 斷電保持記憶功能,記憶容量100組
  • 獨立主機控制,便於維護安裝

產品功能與優勢

IT8400應用範圍

  • 汽車
  • 鐵路行業
  • 可再生能源
  • 研究和發展
  • 飛機、輪船
  • 醫療技術
  • 一般行業

IT8400應用待測物

  • 儲能設備(電池、燃料電池……)
  • 發電機(PV 模塊、交流發電機……)
  • 電源(充電樁,obc……)
  • 馬達
  • 功率電子及傳感器
  • 轉換器(DC/DC,...)
  • 機電(保險絲、繼電器……)
  • 控制單元
  • 電力電子
  • 電子元器件

雙倍過功率加載

IT8400系列具有短時間雙倍過功率拉載能力,同時具備1200V耐高壓能力,此功能覆蓋從6kW到600kW所有型號,用戶無需按照最高點的功率值進行選型,可極大節約成本。
輸入過功率大小和時長與機器溫度有關,比如:30℃以下,IT8400系列支持長達3秒的雙倍功率拉載。
適用於電機、電池瞬間大功率放電測試。比如模擬直流馬達啟動,模擬一些電源瞬時過載的特性,或者給動力電池或燃料電池瞬間大功率放電。

更快的電流上升下降速度和動態速度
動態測試是電源的必測項目之一。利用電子負載的動態模式進行測試,即設定電流的高低準位、停留時間、上升、下降斜率和重複次數,可以反應出電源在拉載電流階躍變化時自身穩定的能力。
IT8400可以提供高達25kHz、可編程動態負載模式,電流上升、下降速度高達15us。在負載電流連續變化時,內部的監測機制和線路能使得電流波形失真度達到最小。應用於開關電源的瞬態響應時間測試和電池的動態放電測試。







IT8406-1200-75

以20 kHz 動態拉載電流0A-75A電流波形



三段電流量程
IT8400全系列標配三段式電流量程,比如1200V,6kW機型支持1.5A的電流量程,高達40uA的分辨率和1.5mA的測量精度。
尤其適用於太陽能光伏、功率半導體器件、汽車電子等測試應用。
