IT7800系列 大功率可編程交/直流源

IT7800 系列採用 SiC 技術,提供 2~165kVA 交直流輸出,涵蓋 1U ATE、2U、3U 與機櫃版本。具波形模擬、諧波分析與主從並聯功能,相位模式及觸控螢幕依型號而異。

關鍵字:大功率可程式交/直流電源,AC SOURCE,交流電源

與我們聯絡

  • 產品說明

IT7800 大功率可編程交流電源

提供 2~165kVA、1U ATE 至大型機櫃版本,完整收錄最新型錄的 27 個型號。

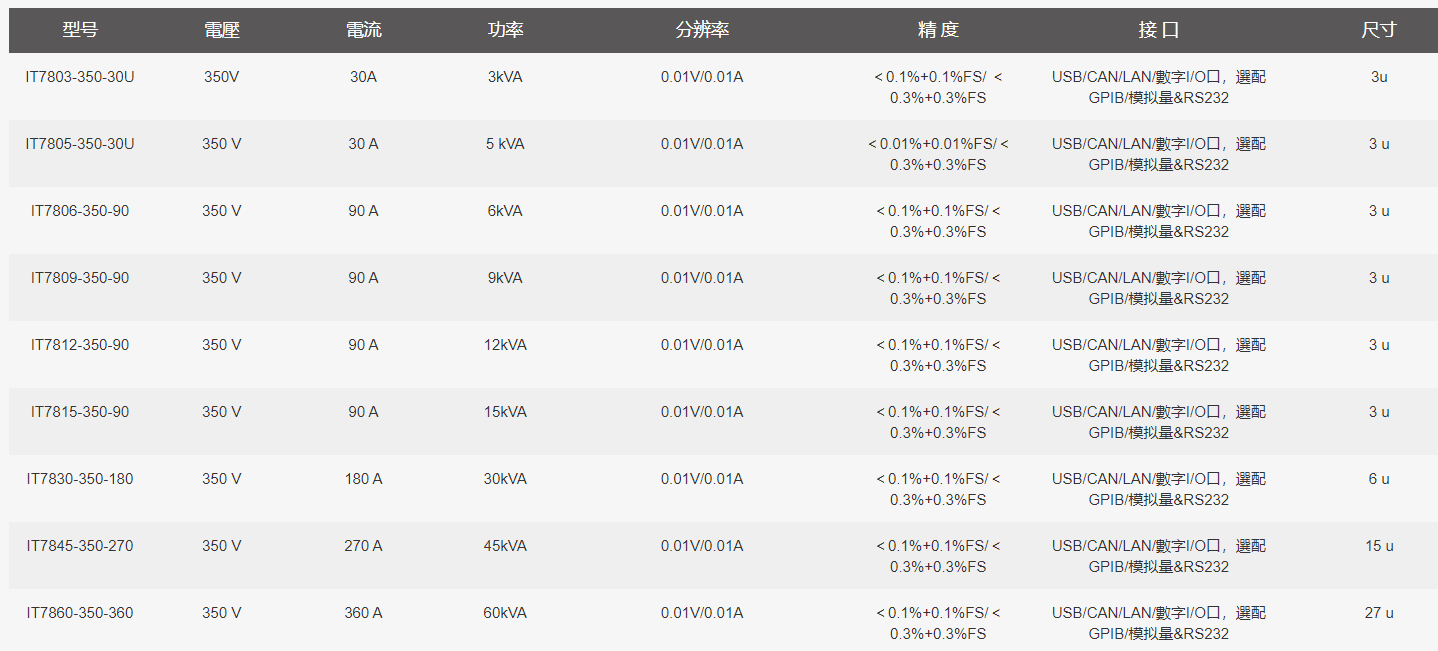

型號選型

型號 功率 單相電流 三相每相電流 相位模式 高度
IT7802-350-10U-ATE 2 kVA 10 A 不適用 單相 1U
IT7802-350-10U 2 kVA 10 A 不適用 單相 2U
IT7802-350-30-ATE 2.1 kVA 30 A 10 A 單相、三相、反相 1U
IT7802-350-30 2.1 kVA 30 A 10 A 單相、三相、反相 2U
IT7803-350-30U 3 kVA 30 A 不適用 單相 3U
IT7803J-350-30U 3 kVA 30 A 不適用 單相 3U
IT7803-350-30-ATE 3 kVA 30 A 10 A 單相、三相、反相 1U
IT7803-350-30 3 kVA 30 A 10 A 單相、三相、反相 2U
IT7804-350-20U-ATE 4 kVA 20 A 不適用 單相、反相 1U
IT7804-350-20U 4 kVA 20 A 不適用 單相、反相 2U
IT7805-350-30U 5 kVA 30 A 不適用 單相 3U
IT7806-350-30-ATE 6 kVA 30 A 10 A 單相、三相、反相 1U
IT7806-350-30 6 kVA 30 A 10 A 單相、三相、反相 2U
IT7806-350-90 6 kVA 90 A 30 A 單相、三相、反相 3U
IT7809-350-90 9 kVA 90 A 30 A 單相、三相、反相 3U
IT7812-350-90 12 kVA 90 A 30 A 單相、三相、反相 3U
IT7815-350-90 15 kVA 90 A 30 A 單相、三相、反相 3U
IT7830-350-180 30 kVA 180 A 60 A 單相、三相、反相 6U
IT7845-350-270 45 kVA 270 A 90 A 單相、三相、反相 15U
IT7860-350-360 60 kVA 360 A 120 A 單相、三相、反相 27U
IT7875-350-450 75 kVA 450 A 150 A 單相、三相、反相 27U
IT7890-350-540 90 kVA 540 A 180 A 單相、三相、反相 27U
IT78105-350-630 105 kVA 630 A 210 A 單相、三相、反相 27U
IT78120-350-720 120 kVA 720 A 240 A 單相、三相、反相 37U
IT78135-350-810 135 kVA 810 A 270 A 單相、三相、反相 37U
IT78150-350-900 150 kVA 900 A 300 A 單相、三相、反相 37U
IT78165-350-990 165 kVA 990 A 330 A 單相、三相、反相 37U

ATE 為無觸控螢幕版本;J 型採單相供電端子。單相機種不具多通道功能。最大電壓、電流與功率須依輸出能力及模式確認。

產品特點

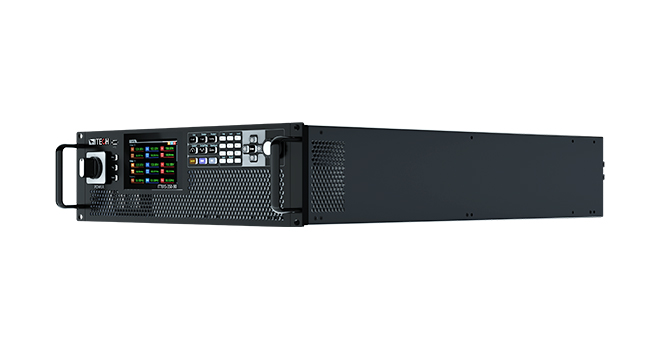

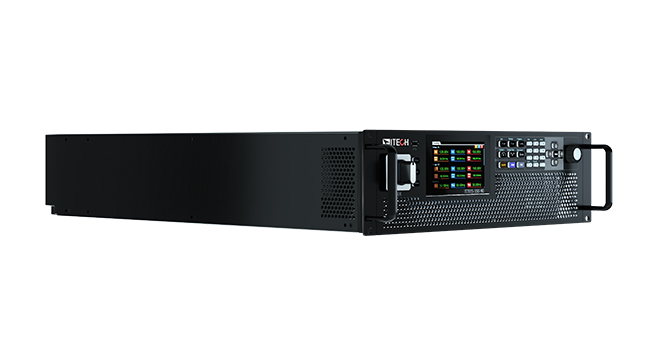

  • SiC 高功率密度設計,提供 1U ATE、2U、3U 與機櫃版本。
  • 輸出頻率 16~2400Hz,支援 AC、DC、AC+DC、DC+AC。
  • 最高 50 次電壓/電流諧波分析及電壓諧波模擬,支援間諧波合成。
  • 可編程輸出阻抗、CSV 任意波形匯入、LIST 與 Surge & Sag。
  • 內建功率量測、波形資料庫及觸發配置。

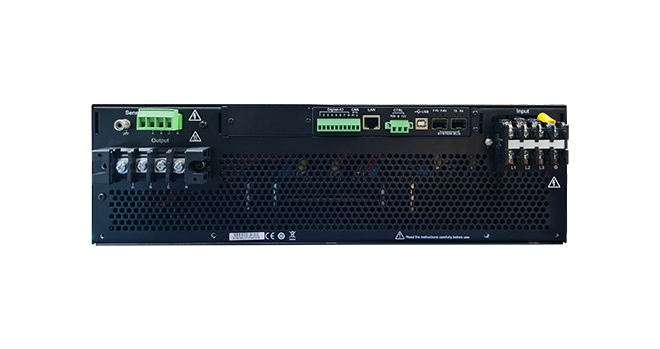

  • 標配 USB、CAN、LAN、數位 I/O;GPIB、RS232 與類比介面為選配。

產品功能與優勢

研發與自動化測試

適用於電源、UPS、變頻器、家電、醫療設備及新能源設備的供電測試。可用波形編程重現電壓擾動、瞬間中斷與電壓緩升緩降,觀察被測物的適應能力。

IT7800 應用領域

交直流輸出與並聯擴充

AC+DC 可模擬交流疊加直流偏壓,DC+AC 可模擬直流上的交流紋波。主從並聯可擴充電流及功率;350V 的 3U 同功率機種可互相並聯,1U/2U 同功率機種可互相並聯,配置需依手冊確認。

相位模式與多通道

相位模式依個別型號而異。支援三相的機種可模擬不平衡、缺相與相序反接,並可使用多通道測試;單相機種不具多通道功能。具反相功能的機種可提高輸出電壓,實際功率與電流限制依手冊。

產品影片

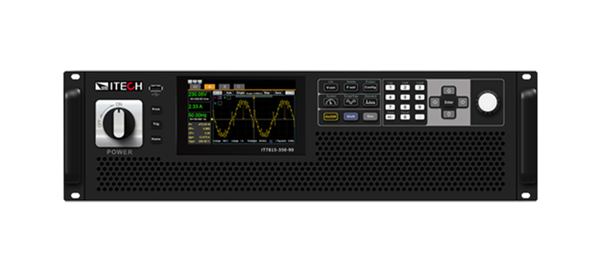

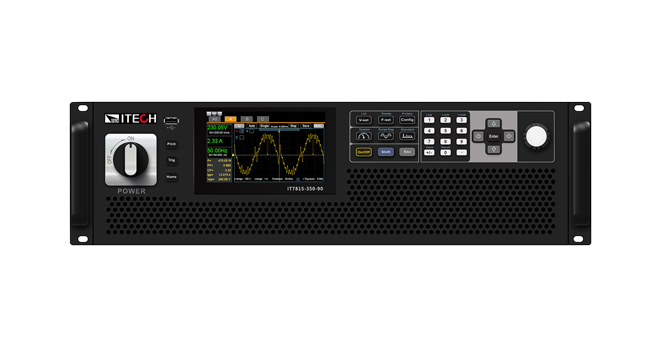

IT7800 系列介紹;外觀、螢幕與相位功能依所選型號而異。
