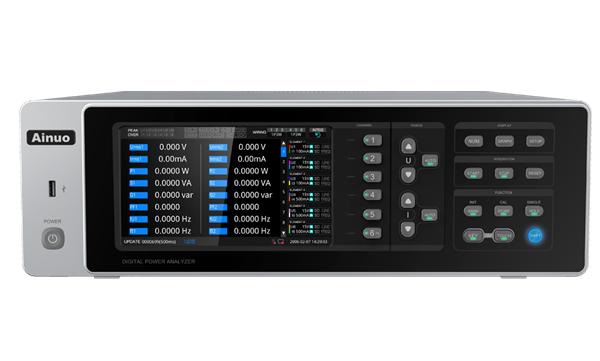

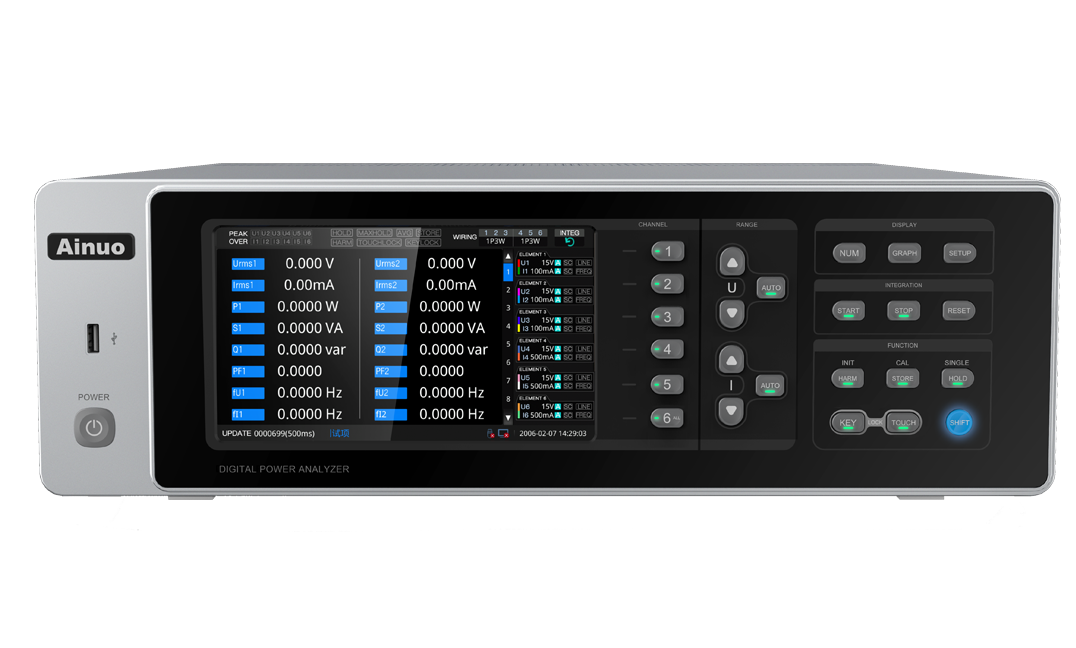

產品概述
■ 六通道同步功率分析，基本精度±0.1%
■ 測量帶寬DC，0.5Hz~100kHz，採樣速率200kSps
■ 最大電壓常規1000V，選配1500V
■ 最大電流50A/20A(常規)/10A/5A/2A/1A，支持混合搭配，可選配傳感器
■ 液晶顯示全觸屏體驗，顯示界麵條目自定義，波形顯示
■ 數據存儲存儲項目自定義，CSV格式導出
■ 完美尺寸標準3U高度，符合系統集成要求
產品特點
■ 多通道： 1～6通道同步測量單元配置，可靈活配置為多通道單相、三相三×2、三相四×2、四相(DC+三相三)等模式，滿足多種負載(空調、逆變器、變頻器、電機)測量需求;
■ 高精度：使用高速FPGA+ARM處理器雙核處理，16位高速高精度AD轉換器，基本精度可達0.1%，最快100ms顯示數據更新周期;
■ 寬功率：單通道可測量電流20A(可選配50A、10A、5A、2A、1A等規格，且支持混合搭配)，功率最小分辨力0.1mW，滿足待機功耗測量需求和額定功率測量需求;
■ 寬頻帶：交流、直流信號兩用，功率測量帶寬DC、0.5Hz~100kHz，可滿足各種標準和非標準正弦波形負載功率測量;
■ 多路諧波分析：六通道可同時進行諧波分析，最高50次諧波測量，失真度分析，可直觀顯示各次諧波含量和總含量;
■ 多路頻率測量：六通道可同時進行頻率測量;
■ 線路濾波：採用500Hz、5.5kHz的低通濾波器，可測量PWM波形的基波值，濾掉開關電源電流高頻幹擾;
■ 傳感器：變比功能，支持常規II、VV型電壓/電流互感器;支持BNC接口的IV型電流傳感器，最大輸入電壓10V，可選配大電流傳感器;
■ 效率計算：可同時測量設備的輸入、輸出能耗，併計算出其效率;
■ 電能累積：可單獨累積正向電能量、反向電能量和綜合電能量，進行買賣電能測量。
● 通道配置
■ 多通道功率分析儀可支持多種接線方式，包括1P2W、1P3W、3P3W、3V3A、3P4W等方式
產品應用
■ 單相/三相家用電器、商用電器待機功耗和功率分析
■ 光伏逆變器功率、效率、諧波分析
■ 電動汽車、充電樁電性能測量
■ 電力電子、變壓器、發電機功率、諧波分析
■ 變頻器、變頻電機功率、諧波分析
■ 開關電源功率、諧波、浪湧電流分析
■ 照明、LED功率分析
技術規格
|
型號
|
AN87600-x
|
|
測量通道-x
|
1～6
|
|
接線方式
|
1P2W (單相2線)、1P3W (單相3線)、3P3W (三相3線，2電壓2電流)、3P3W( 3V3A )(三相3線，3電壓3電流)、3P4W (三相4線)
|
|
測量參數
|
電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數λ、電壓頻率fU、電流頻率fI、相位角Φ、效率η、總電能量Wh、正向電能量Wh+、反向電能量Wh-、電流積分Ah、50次諧波分析HDF、電壓和電流失真度THD、峰值電壓Vpk、峰值電流Ipk、電壓峰值因數CfU、電流峰值因數CfI……
|
|
輸入阻抗
|
電壓：約2MΩ，
電流直接輸入：約2.5mΩ (50A規格) 電流傳感器輸入：約100kΩ
|
|
AD採樣速率
|
約100kS/s
|
|
滿量程峰值因數
|
3
*例外情形見下述
|
|
電壓額定量程
（直接輸入）
|
15/30/60/100/150/300/600/1000*[V]（可選配1500*[V]）
*1000V滿量程峰值因數為1.5
|
|
電流額定量程
（直接輸入）
|
20A電流規格：100m/200m/500m/1/2/5/10/20[A]
選配：
50A電流規格：500m/1/2/5/10/20/40/50*[A]
*50A滿量程峰值因數為1.5
10A電流規格：50m/100m/200m/500m/1/2/5/10[A]
5A電流規格：20m/50m/100m/200m/500m/1/2/5[A]
2A電流規格：10m/20m/50m/100m/200m/500m/1/2[A]
1A電流規格：5m/10m/20m/50m/100m/200m/500m/1[A]
|
|
電流額定量程
（BNC傳感器）
|
50m/100m/200m/500m/1/2/5/10[V]
|
|
電壓、電流量程精度範圍
|
(1%～110%)*×量程
*電壓1000V、電流20A精度範圍為(1%～100%)×量程
|
|
功率因數範圍
|
±(0.001 ～ 1.000)
|
|
電壓
測量精度
|
DC
0.5Hz≤f＜45Hz
45Hz≤f≤66Hz
66Hz＜f≤1kHz
1kHz＜f≤10kHz
10kHz＜f≤100kHz
|
±(0.1%×顯示值+0.1%×量程)
±(0.1%×顯示值+0.2%×量程)
±(0.1%×顯示值+0.05%×量程)
±(0.1%×顯示值+0.2%×量程)
±({0.1+0.05×(f-1)}%×顯示值+0.2%×量程)
±({0.5+0.04×(f-10)}%×顯示值+0.3%×量程)
|
|
電流
測量精度
|
DC
0.5Hz≤f＜45Hz
45Hz≤f≤66Hz
66Hz＜f≤1kHz
1kHz＜f≤10kHz
10kHz＜f≤100kHz
|
±(0.1%×顯示值+0.1%×量程)
±(0.1%×顯示值+0.2%×量程)
±(0.1%×顯示值+0.1%×量程)
±(0.1%×顯示值+0.2%×量程)
±((0.1×f)%顯示值+0.2%×量程)
±({1+0.08×(f-10)}%×顯示值+0.3%×量程)
|
|
功率
測量精度
|
DC
0.5Hz≤f＜45Hz
45Hz≤f≤66Hz
66Hz＜f≤1kHz
1kHz＜f≤10kHz
10kHz＜f≤50kHz
50kHz＜f≤100kHz
|
±(0.1%×顯示值+0.1%×量程)
±(0.3%×顯示值+0.2%×量程)
±(0.1%×顯示值+0.1%×量程)
±(0.2%×顯示值+0.2%×量程)
±({0.2+0.1×(f-1)}%×顯示值+0.2%×量程)
±({0.2+0.1×(f-1)}%×顯示值+0.3%×量程)
±({5.1+0.18×(f-50)}%×顯示值+0.3%×量程)
|
|
有功功率
測量範圍
|
20A電流規格：2.2mW~4.4kW@220V，PF=0.01~1
選配：
50A電流規格：11mW~11kW@220V，PF=0.01~1
10A電流規格：1.1mW~2.2kW@220V，PF=0.01~1
5A電流規格：0.4mW~1.1kW@220V，PF=0.01~1
2A電流規格：0.2mW~440W@220V，PF=0.01~1
1A電流規格：0.1mW~220W@220V，PF=0.01~1
|
|
有功功率分辨力
|
0.1mW
|
|
頻率測量範圍
|
DC，0.5Hz ～ 100kHz
|
|
頻率測量精度
|
±0.1%×顯示值
|
|
諧波測量
|
11Hz ～ 600Hz，1～50次諧波含量，總失真度
|
|
電能測量範圍
|
0～999999MWh (分辨率：1mWh/0.01mAh)
|
|
電能測量精度
|
±(0.1%×顯示值+0.1%×量程)
|
|
擴展不確定度
|
電壓、電流、功率、頻率、電能量≤0.20%
|
|
濾波器功能
|
500Hz、5.5kHz電壓線路、電流線路和頻率濾波
|
|
變比功能
|
1 ～ 50000
|
|
數據更新周期
|
100m / 250m / 500m / 5 [s]
|
|
控制接口
|
標配：RS-232、開關量接口、網口； 選配：RS-485、GPIB
|
|
顯示器
|
7英寸液晶觸摸屏
|
|
外形尺寸
|
426(W，前飾框) x 132.5(H，前飾框) x 430.3(D，不含接線柱) mm
|
|
開口尺寸
|
422(W，機體) x 128.5(H，機體) mm
|
|
底腳高度
|
17.5 mm
|
|
整機重量
|
約7.5 kg
|
