產品特色
♦ ½ U的Mini體積,高功率密度
♦雙向電源和回饋式負載一鍵切換
♦待測物與電網間能量雙向流動*3
♦採用第三代SiC功率器件,實現高效的能量回饋
♦電池測試功能
♦電池模擬功能
♦ 8種操作模式:CC/CV/CP/CR/CV+CC/CC+CR/CV+CR/ CV+CC+CP+CR *1
♦多通道獨立控制,實現同步或比例跟踪功能
♦單一控制,並聯運行可達16台
♦高速測量,連接16台單機還能保證10次/ S的更新速率
♦ CC/CV優先權設置功能
♦支持太陽電池矩陣IV曲線模擬功能
♦輸出阻抗可調節
♦可設置電壓電流上升下降時間*2
♦標配溫度量測功能,通過選配件可測量待測物溫度,並進行過溫度保護
♦ List功能
♦多種保護功能:過流/欠流/過壓/過熱/過功率/欠壓保護、電網故障保護和故障存儲、foldback功能、斷電保護功能、Sense感測異常保護功能
♦電網狀態自動檢測,實現可靠並網功能
♦預充電功能,防止直流加載電流過衝
♦通過選配件實現防反接保護功能
♦五種選配卡,提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模擬量和IO等多種控制方式
*1:複合操作模式只在負載功能下實現
*2:負載只可設置電流上升下降時間
*3:僅限單機功能
產品功能與優勢
電源/負載一鍵切換
IT-M3600很好的將兩種設備集合在了½U的小巧體積中,不僅可以當高性能的雙向直流電源運行;也可以當回饋載操作,模擬各種負載特性,並將電能無污染的回饋電網,一機多用。用戶無需通過軟件以及任何終端設備,一鍵即可切換操作模式,避免了在連接設備及操作軟件時花費過多時間,同時也大大的節省了空間和成本。

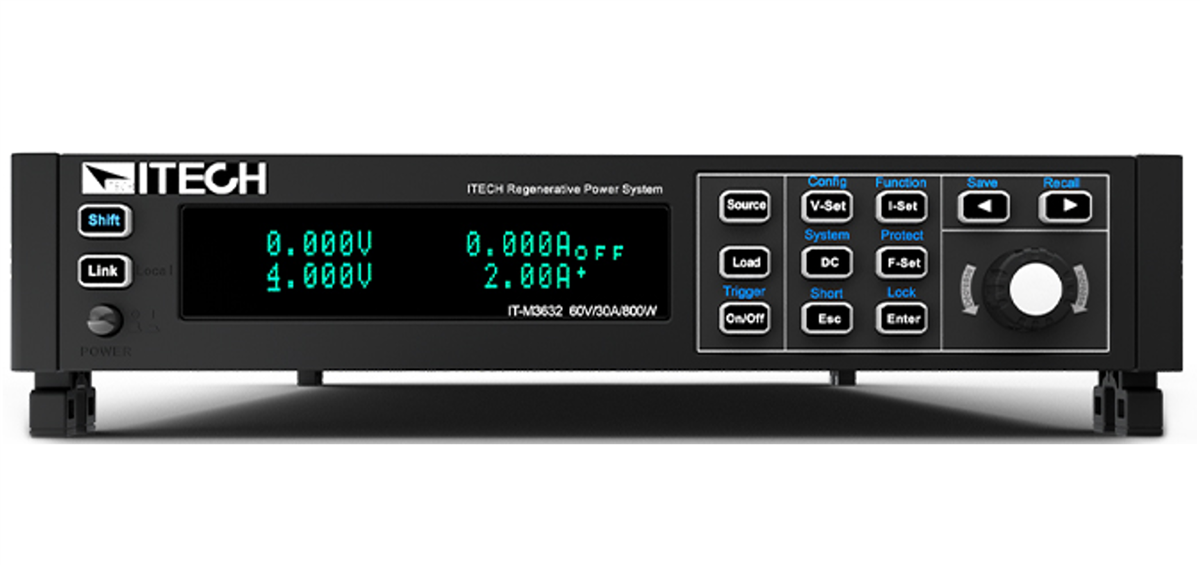

½ U Mini體積
IT-M3600擁有½U的Mini體積,可提供800W功率輸出,不但具備高功率密度,同時也擁有高分辨率、高精度和高穩定性等特性。輸出電壓可達600V,輸出電流可達30A。全系列共有12個型號,寬範圍輸出設計,一台機器可涵蓋廣範圍的應用需求。
電源/負載無縫切換
不同於傳統的電源和負載在正負電流切換時,中間會存在短暫的跳變和不連貫現象。IT-M3600將雙向電源和回饋式負載功能特性集於一體,能夠實現高速的源和載電流模式轉換,從而在輸出和吸收電流之間進行快速連續的無縫切換,有效避免電壓或電流過衝,廣泛適用於電池、電池封裝以及電池保護板等儲能設備測試。
*:僅限單機功能
能量回收效率高
IT-M3600具備能量回收功能,可以回收電能,轉換效率最高可達90%,大大降低了用戶的用電成本,同時也避免使用空調或昂貴的製冷系統,減少噪音。
電池模擬功能
IT-M3600可以模擬多達99片電池串並聯。用戶通過電源前面板可以設置電池的電壓,容量,內阻,SOC的方式快速定義電池模型。
用戶通過選配ITECH專業的BSS2000電池模擬軟件,可以自行設定電池組常用參數快速建立電池特性曲線,也可以設定電池的初始容量,從而驗證產品在電池不同狀態下的特性。同時,BSS2000支持用戶導入matlab電池模型或通過csv文件導入實際的電池充放電曲線,更加真實的再現電池的充放電特性。
* BSS2000電池模擬軟件測試界面
電池測試功能
IT-M3600因其獨特的源載一體設計,以及可變的輸出阻抗,可以模擬電池的充電和放電特性,進行其他各項測試。不但可以應對多個單體電芯的測試,也可針對電池包進行全面測試。同時,也可以實現對電池各種測試條件的設置,和數據處理,繪製測試曲線。
多通道獨立控制,最多可達256通道
IT-M3600具備靈活的多通道的設計架構,用戶可將多台IT-M3600組成多通道源載系統,每台儀器界面都會顯示通道號。將其中一台電源的通訊接口與PC端連接,就可在上位機軟件中獨立控制系統中的每台電源,每個通道可完全獨立操作。
IT-M3600最多可達16*16通道,1個37U機櫃內就可配置64通道,透過並聯功能可支持多種不同功率的待測物測試,不但用戶的使用更為彈性,設備的使用率也大幅提高。
多種保護功能
IT-M3600具有過流/欠流/過壓/過熱/過功率/欠壓保護、電網故障保護和故障存儲功能,以及斷電保護功能和Sense感測異常保護功能。獨有的Foldback保護功能,用於電源CV/CC切換時關閉輸出,以達到保護某些對電壓過衝、電流過衝敏感的待測物。電網狀態自動檢測功能,遇到電網連線突然斷開時會關閉產品,可以實現可靠並網功能、孤島保護功能。預充電功能可以防止直流加載電流過衝,用戶選購防反接模塊,可以實現防反接保護功能,有效抑制電池浪湧。
多種操作模式
IT-M3600在源載模式下具備CC/CV/CP/CR基礎操作模式。
IT-M3600在負載功能下還具備CC+CR、CV+CR、CV+CC和CC+CV+CP+CR等4種複合式操作模式,可適應於多種場合的測試需求。
CC&CV優先權功能
IT-M3600延續了ITECH的CC/CV優先權概念,幫助用戶解決了長期測試中存在的多種嚴苛問題,使需求的電源高速或者無過衝的應用,變得更加靈活。針對需要電壓高速的測試場景,用戶可以選擇CV優先模式,獲取較快的電壓爬升速度;也可以選擇CC優先模式,輸出電流無過衝,用來測試恆流工作特性的待測物。適用於諸如激光器、集成電路、充放電、和汽車電子的電源瞬變仿真和表徵等多種測試應用。
並聯功能
IT-M3600支持將多台同型號的產品並聯,以創建一個具有更大電流和功率的系統。用戶根據不同要求的電流值,採取主-從操作的方式,最多可並聯16台儀器。IT-M3600在多機並聯運行後,仍能擁有和單機相差無幾的高速測量能力。
